市區道路交通島設計手冊

主
快 線 中
慢 央
分 分
隔 隔
帶
帶
人行道

快慢分隔帶

中央分隔帶

橫交道路
1.25
2.0
7.5
4.0
1.25
2.0
7.5
1
1

7.5 4.0 7.5 比例尺：
0m 5m 10m 15m
2.0 2.0

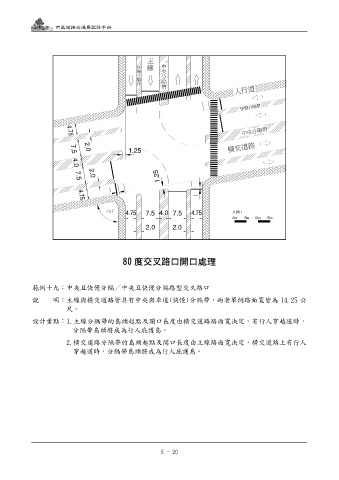

80 度交叉路口開口處理

範例十九：中央且快慢分隔／中央且快慢分隔路型交叉路口

說 明：主線與橫交道路皆具有中央與車道(快慢)分隔帶，兩者單側路面寬皆為 14.25 公
尺。

設計重點：1.主線分隔帶的島頭起點及開口長度由橫交道路路面寬決定，有行人穿越道時，
分隔帶島頭將成為行人庇護島。
2.橫交道路分隔帶的島頭起點及開口長度由主線路面寬決定，橫交道路上有行人
穿越道時，分隔帶島頭將成為行人庇護島。

5 - 20
